Vallado de seguridad Novatek
El sistema Novatek para la protección de zonas peligrosas se caracteriza porque es una solución de panel con marco de acero. Es fácil de instalar, es robusto, además de ser estéticamente agradable.
El punto fuerte de este vallado de seguridad es que delimita bien las zonas acotadas, con una malla especial de color negro resistente a las ralladuras y que además mejora la visibilidad de la zona fijada.
Las características de Novatek son:
Robustez
Los paneles del sistema Novatek están construidos con un perfil robusto y sólido; los postes disponen de una placa soldada.
Modularidad
Cada componente ha sido diseñado para ser modular, los mismos paneles pueden actuar como elementos fijos o mediante el uso de herramientas, pueden pasar a ser puertas con bisagras o deslizantes.
Apariencia estética
El panel Novatek tiene la malla dentro del perfil, lo que le da mayor elegancia. La malla está soldada en el interior del perfil.
Visibilidad
El sistema innovador de la malla y su color negro permiten una mejor visibilidad de la maquinaria. El sistema de la red de 32×67 ø3 de alambre en sentido vertical y combinado con el color negro del panel mejora la visibilidad de los equipos dentro del área delimitada.
Modularidad en altura
Los sistemas Novatek y Ecotek combinados con los postes correspondientes permiten crear protecciones perimetrales de gran altura, evitando que el operador acceda desde arriba a la zona de peligro y evitando también la posible caída del material manipulado.
Velocidad e instalación
Gracias al sistema Quick Novatek.
Quick Novatek
Kit Quick Novatek es una herramienta diseñada para optimizar el tiempo de montaje. La instalación puede hacerse por un solo operario. El kit contiene 3 soportes especialmente diseñados según la norma actual. Al terminar, el kit tiene que ser retirado.
Instalación Quick Novatek
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5

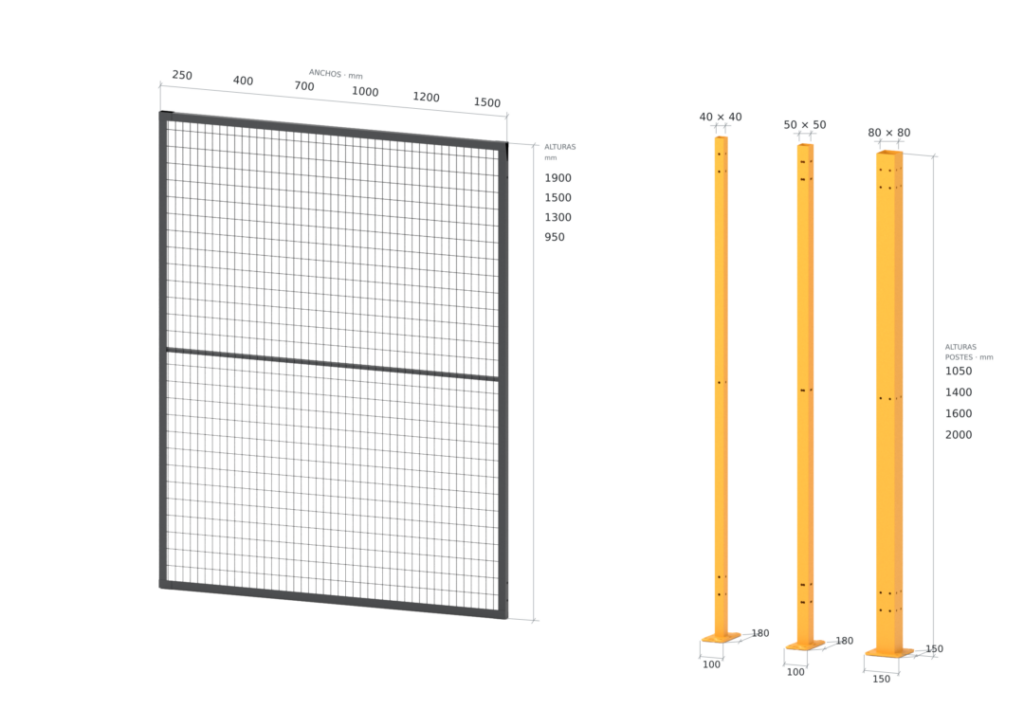

Dimensiones y colores
Medidas de los paneles
| Ref. | Ancho | Altura | Color |
|---|---|---|---|
| PNNA001 | 250 | 950 | RAL 9005 |
| PNNA002 | 400 | ||
| PNNA003 | 700 | ||
| PNNA004 | 1000 | ||
| PNNA005 | 1200 | ||
| PNNA006 | 1500 | ||
| PNNA030 | 250 | 1300 | |
| PNNA031 | 400 | ||
| PNNA032 | 700 | ||
| PNNA033 | 1000 | ||
| PNNA034 | 1200 | ||
| PNNA035 | 1500 | ||
| PNNA007 | 250 | 1500 |
|
| PNNA008 | 400 | ||
| PNNA009 | 700 | ||
| PNNA010 | 1000 | ||
| PNNA011 | 1200 | ||
| PNNA012 | 1500 | ||
| PNNA013 | 250 | 1900 | |
| PNNA014 | 400 | ||
| PNNA015 | 700 | ||
| PNNA016 | 1000 | ||
| PNNA017 | 1200 | ||
| PNNA018 | 1500 |
Ancho de malla: Net 32×67 alambre Ø3.
Medidas de los postes
| Ref. | Altura (H) | Tipo |
|---|---|---|
| MT112 | 1600 | Poste 40×40 Base100x180 Agujeros para fijación M8 |
| MT112 | 1600 | |
| MT113 | 2000 | |
| KA 100ZN KF100 | Placa de nivelación Tornillos |
|
| MT500 | 1050* | Poste 40×80 Base 100×180 Agujeros para fijación M8 |
| MT501 | 1600* | |
| MT502 | 2000 | |
| KA100ZN KF100 | Placa de nivelación Tornillos |
|
| MT211 | 1050* | Poste 80×80 Base 150×150 Agujeros para fijación M8 |
| MT212 | 1600* | |
| MT213 | 2000 | |
| KA201ZN KF100 | Placa de nivelación Tornillos |
*Material no disponible en stock, solo bajo pedido.
Color disponible
amarillo
RAL 1003
Colores bajo pedido
RAL personalizado
Fijaciones
Poste
El poste es un elemento clave para garantizar la resistencia al impacto. Por esta razón, todos nuestros postes se fabrican con placas de acero soldadas cuya ventaja es la Robustez y la Instalación rápida. También el anclaje al suelo es rápido debido a la disposición de los orificios sobre la placa. Además, la placa dispone de orificios que nos permite instalar el kit de nivelación.
Pie telescópico
Este poste puede ajustar la altura en condiciones de terreno adversar o inclinaciones. Disponible en 40×40 y 40×80.
Soporte intermedio
Este pie es ideal para tramos largos, permite intercalar un apoyo entre dos paneles garantizando con ello una buena resistencia al impacto y es una solución muy económica.
Kit de tornillos imperdibles
La nueva Directiva de Seguridad en Maquinas exige que “los sistemas de fijación deberán permanecer unidos a las protecciones o la maquina cuando se desmonten”. De hecho, los tornillos imperdibles únicamente deberán estar donde existe la necesidad de quitar un panel o paneles para el mantenimiento rutinario en las zonas en las que no es posible la intervención de acceso ya previsto (por ejemplo, puertas) Si se requiere acceso ≥ 1 vez por turno, se debe prever una puerta de seguridad con enclavamiento. Según la nueva normativa vigente, los tornillos son fáciles de instalar y tiene un bajo coste, disponibles en stock bajo demanda.
Kit para corte de paneles
Este kit se ha ideado para cortar y modificar paneles en el mismo lugar de montaje. Sin necesidad de pintar.
Paneles con medidas especiales
Disponemos de talleres de fabricación propios dedicados a la construcción de paneles en medidas especiales.
Kit ángulos diferentes a 90º
Este accesorio permite hacer ángulos desde 30º a 180º.
Puertas personalizadas
Podemos suministrar las puertas con el logotipo de su empresa. La personalización es muy interesante ya que dará más imagen a su máquina y empresa.
Malla + chapa metálica
Malla de 32×67 en la parte superior. Chapa metálica en la parte inferior de 15/10. Montado sobre panel Novatek con marco. Aplicación para proteger de la proyección de piezas.
Policarbonato + policarbonato
Policarbonato de 4mm. en parte superior y inferior. Montado sobre panel Novatek con marco. Aplicación ideal para reducir la distancia de seguridad y tener una vista completa de la zona de peligro. También puede ser utilizado para proteger de la proyección de líquidos lubricantes y virutas.
Policarbonato + chapa metálica
Paneles especiales
Malla + policarbonato
Panel con malla de 32×67 y en el frontal Policarbonato. Montado sobre panel Novatek con marco. Este tipo de panel protege de los posibles desprendimientos de virutas, lubricantes líquidos, etc... Idóneo para reducir la distancia de seguridad.
Chapa metálica + chapa metálica
Chapa metálica en parte superior y inferior de 15/10. Aplicación ideal para zonas de soldadura. También puede ser utilizado para proteger de la proyección de líquidos lubricantes y virutas.
Sistema Novatek - Ecotek
El sistema Ecotek fue creado con el preciso objetivo de hacer un panel con marco a bajo costo.
La estructura de este panel está realizada con un perfil 10x25 lo que lo hace liviano, pero a la vez muy robusto.
La visibilidad es un punto fuerte de este producto, la combinación de malla de color negro mejora notablemente la visión de la zona de peligro. La resistencia al rayado está garantizada por una pintura negra especial.
Económico
El costo es bajo en comparación con el sistema Novatek porque está fabricado con un sistema tubular de 10x25
Modular
Cada componente ha sido diseñado para poder ser modular, de hecho, todos los sistemas PROTEC usan una misma malla. De hecho, las puertas están hechas con serie Novatek.
Visibilidad
El innovador sistema de la malla ø 3 de 32x67 ø 3 combinado con el color negro del panel mejora la visión de la maquina e interior de la zona segregada.
Velocidad e instalación
Gracias al sistema Quick Novatek.
Accesorios de aperturas
Puerta simple
La puerta batiente ha sido diseñada como puerta antipánico, gracias a un sistema magnético permite la evacuación desde el interior del área segregada empujando el panel de la puerta.
- Luz 735 Distancia entre centros 775 (panel B= 700)
- Luz 1035 Distancia entre centros 1075 (panel B= 1000)
- Luz 1235 Distancia entre centros 1275 (panel B= 1200)
- Luz 1535 Distancia entre centros 1535 (panel B= 1500)
Puerta doble
La puerta doble utiliza el mismo principio que la puerta simple, pero el uso del cerrojo vertical le permite el anclaje de uno de los dos paneles de la puerta al suelo.
- Luz 1450 Distancia entre centros 1490 (panel B= 700 + 700)
- Luz 2050 Distancia entre centros 2090 (panel B= 1000 + 1000)
- Luz 2450 Distancia entre centros 2490 (panel B= 1200+1200)
- Luz 3050 Distancia entre centros 3090 (panel B= 1500 + 1500)
Puerta corredera suspendida simple
La puerta corredera colgante simple utiliza una guía monorraíl con 2 carros en la parte superior, mientras que en la parte inferior un perfil guía en policeno favorece que el panel se mueva con suavidad.
- Luz 865 Distancia entre centros 905 (panel B= 1000)
- Luz 1065 Distancia entre centros 1105 (panel B= 1200)
- Luz 1365 Distancia entre centros 1405 (panel B= 1500)
Puerta corredera suspendida doble
La puerta corredera doble suspendida permite la apertura de las dos puertas en sentidos opuestos y utiliza el mismo principio de la puerta única.
- Luz 1223 Distancia entre centros 1263 (panel B= 700 + 700)
- Luz 1823 Distancia entre centros 1863 (panel B= 1000 + 1000)
- Luz 2223 Distancia entre centros 2263 (panel B= 1200 + 1200)
- Luz 2823 Distancia entre centros 2863 (panel B= 1500 + 1500)
Puerta corredera al suelo
La puerta corredera simple utiliza un carril guía al suelo donde se desliza el panel equipado con 2 ruedas, el panel está guiado mediante una placa soporte con un sistema de rodillos en nylon posicionado en la parte superior.
- Luz 792 Distancia entre centros 896 (panel B= 1000)
- Luz 992 Distancia entre centros 1096 (panel B= 1200)
- Luz 1292 Distancia entre centros 1396 (panel B= 1500)
Opción con rueda de goma.
Lo que permite que el paso esté libre de obstáculos superiores en inferiores, por ejemplo, para el paso de una transpaleta.
Puerta corredera doble al suelo
La puerta corredera al suelo permite la apertura de dos puertas en sentido opuesto y utiliza el mismo principio que la puerta simple.
- Luz 1065 Distancia entre centros 1233 (panel B= 700+700)
- Luz 1665 Distancia entre centros 1833 (panel B= 1000+1000)
- Luz 2065 Distancia entre centros 2233 (panel B= 1200+1200)
- Luz 2665 Distancia entre centros 2833 (panel B= 1500+1500)
Opción con rueda de goma.
También se puede solicitar la opción para este kit.
Complementos de aperturas
Puerta plegable tipo libro
La puerta plegable permite una apertura abatible de todas las puertas.
Su funcionamiento se produce mediante una guía en la parte superior y una rueda de goma en la inferior, lo que garantiza una buena estabilidad.
Es posible realizar puertas plegadas guiadas solo en la parte inferior, incluso sin guías.
Puerta telescópica simple o doble
La puerta telescópica tiene la ventaja de no tener guías en la parte superior ni inferior y es ideal para aquellos problemas de espacio.
Su funcionamiento aprovecha la suavidad de las guías o sistemas de movimiento telescópicos o lineales que garantizan una excelente eficiencia y larga vida útil.
Puerta autoportante
La puerta autoportante fue creada para eliminar el espacio tanto superior como inferior en la luz de paso.
Utilizando paneles estándar podeos suministrar puertas grandes de forma económica en plazos de entrega cortos.
Protecciones y sistemas modulares de seguridad
Puerta corredera vertical manual
La puerta corredera vertical con movimiento manual utiliza un sistema de poleas, guías lineales y contrapesos que garantizan su seguridad, funcionalidad y durabilidad.
Puerta corredera vertical automática
La puerta corredera vertical con movimiento neumático utiliza un sistema de poleas, guías lineales con recirculación de bolas y contrapesos que garantizan su seguridad, funcionalidad y durabilidad.
Para esta aplicación recomendamos utilizar un sistema de relleno antigolpes en la zona accesible para evitar el riesgo de corte para el operario.
Puerta corredera suspendida horizontal automática
La puerta corredera suspendida con movimiento neumático utiliza el kit de puerta corredera estándar con unión de soportes especiales y un cilindro neumático adecuado a la luz requerida.
